WVA Stams BA02/01, Anschluss KH Silz und Staudach Spülbohrung

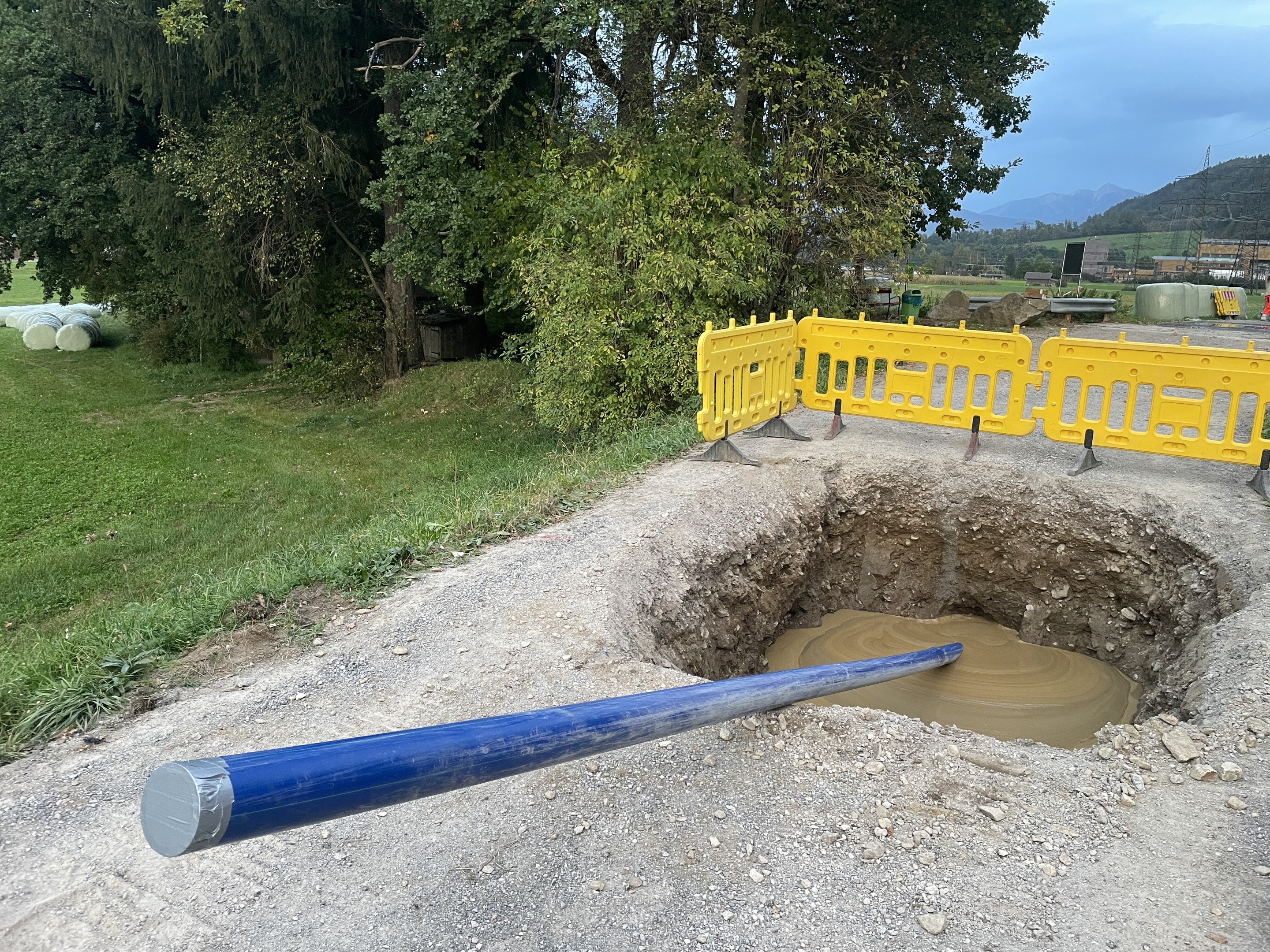

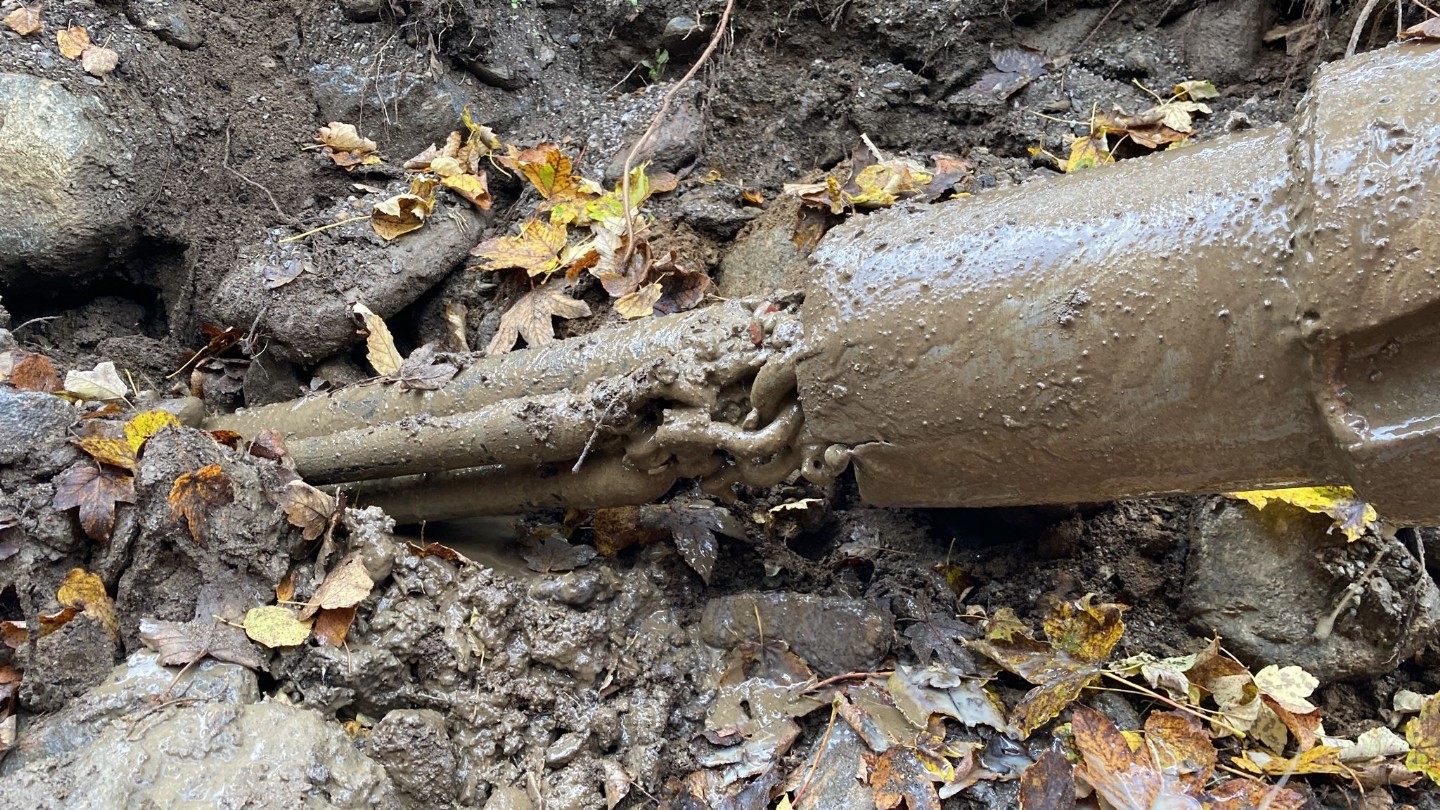

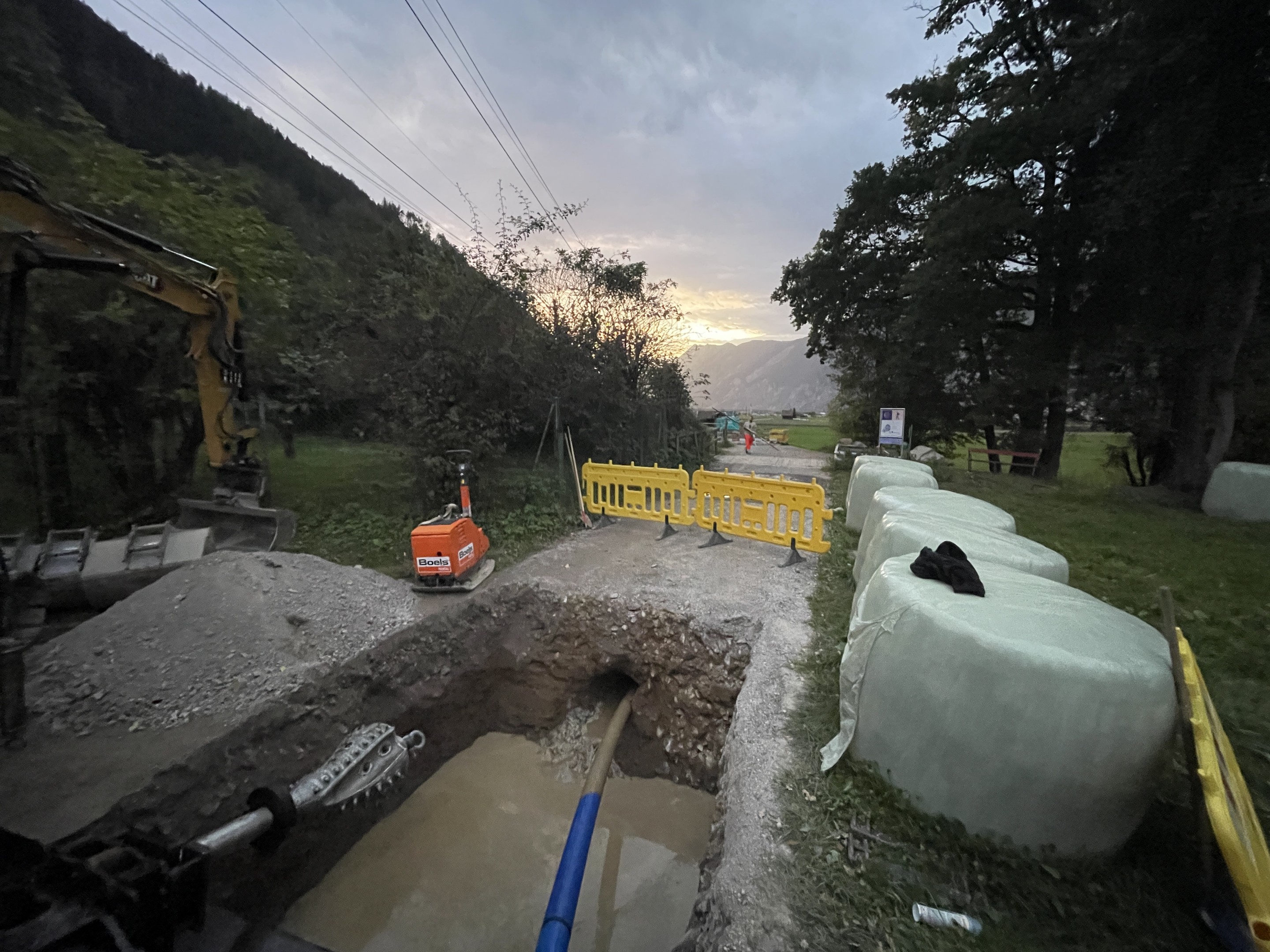

Im Zuge der Rohrlegearbeiten durften wir als Subunternehmer der Fiegl Tiefbau GmbH & Co. KG mittels Horizontalspülbohrung einmal einen kleinen Bach und einmal einen grösseren Bach in Stams unterqueren. Die kürzere Unterquerung war 30 m lang und dabei wurde ein HDPE DN 90 Rohr mit Schutzmantel eingezogen. Die längere Bohrung mit rund 65 m Länge wurde als Unternehmervariante zum geplanten Düker unter dem Stamser Bach auf der Höhe der Fussgängerbrücke ausgeführt, um dadurch das Bachprofil nicht angreifen zu müssen, keine Ufermauern abbauen und wieder aufbauen zu müssen sowie Zeit einsparen zu können. Dabei wurde ein HDPE Rohr DN 110 sowie zwei HDPE DN 50 Rohre für LWL eingezogen.

Hauptleistungen

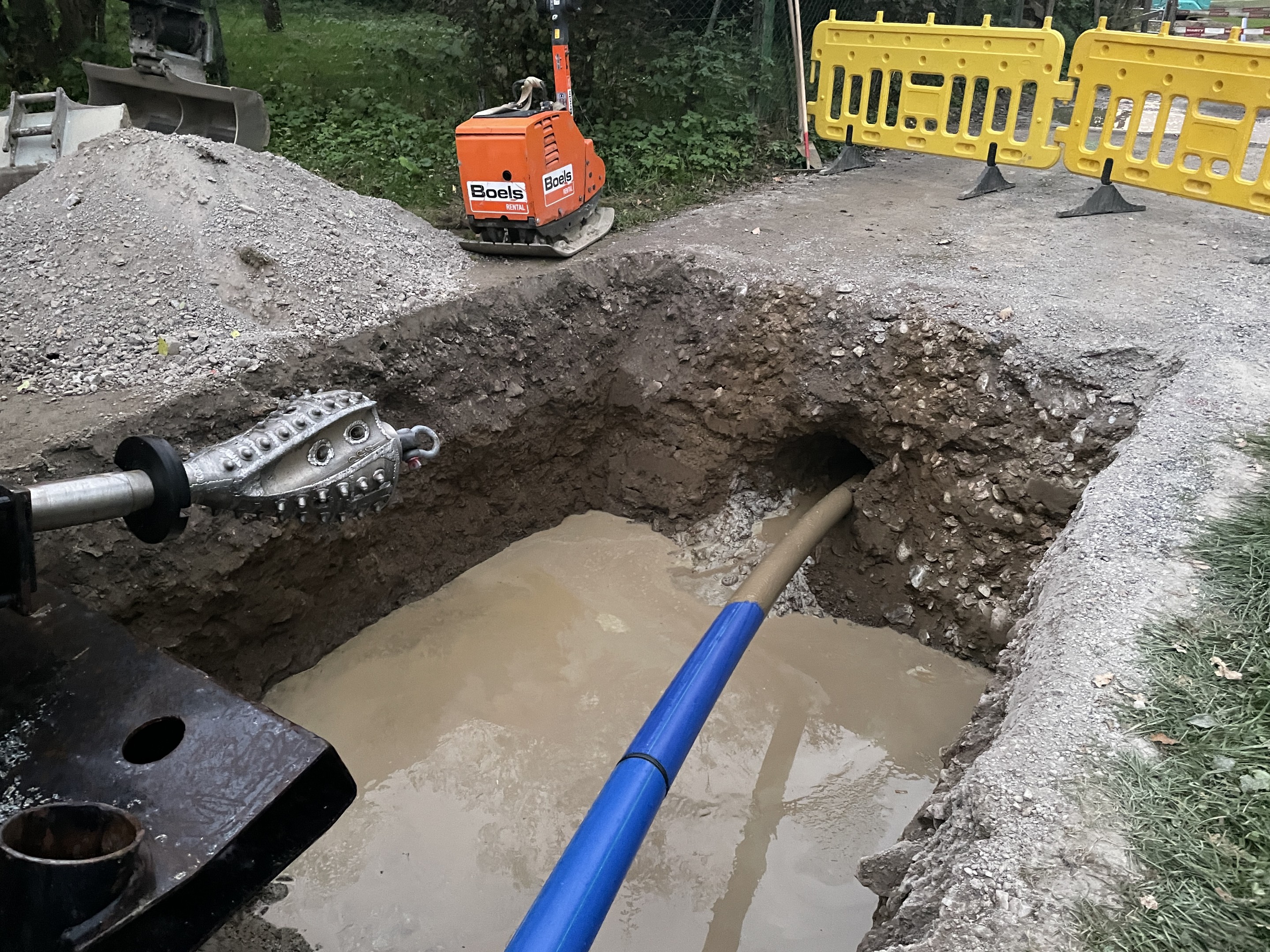

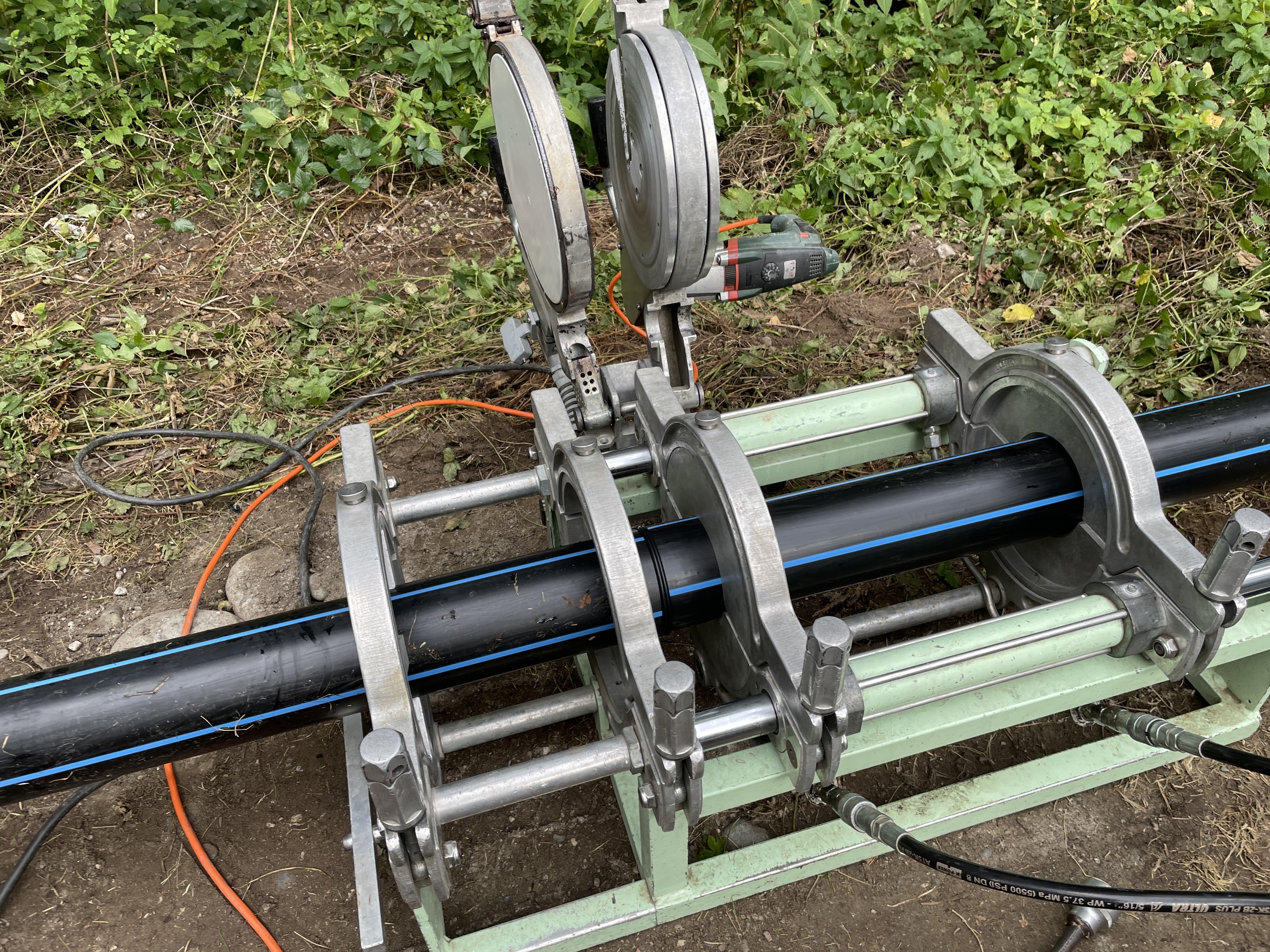

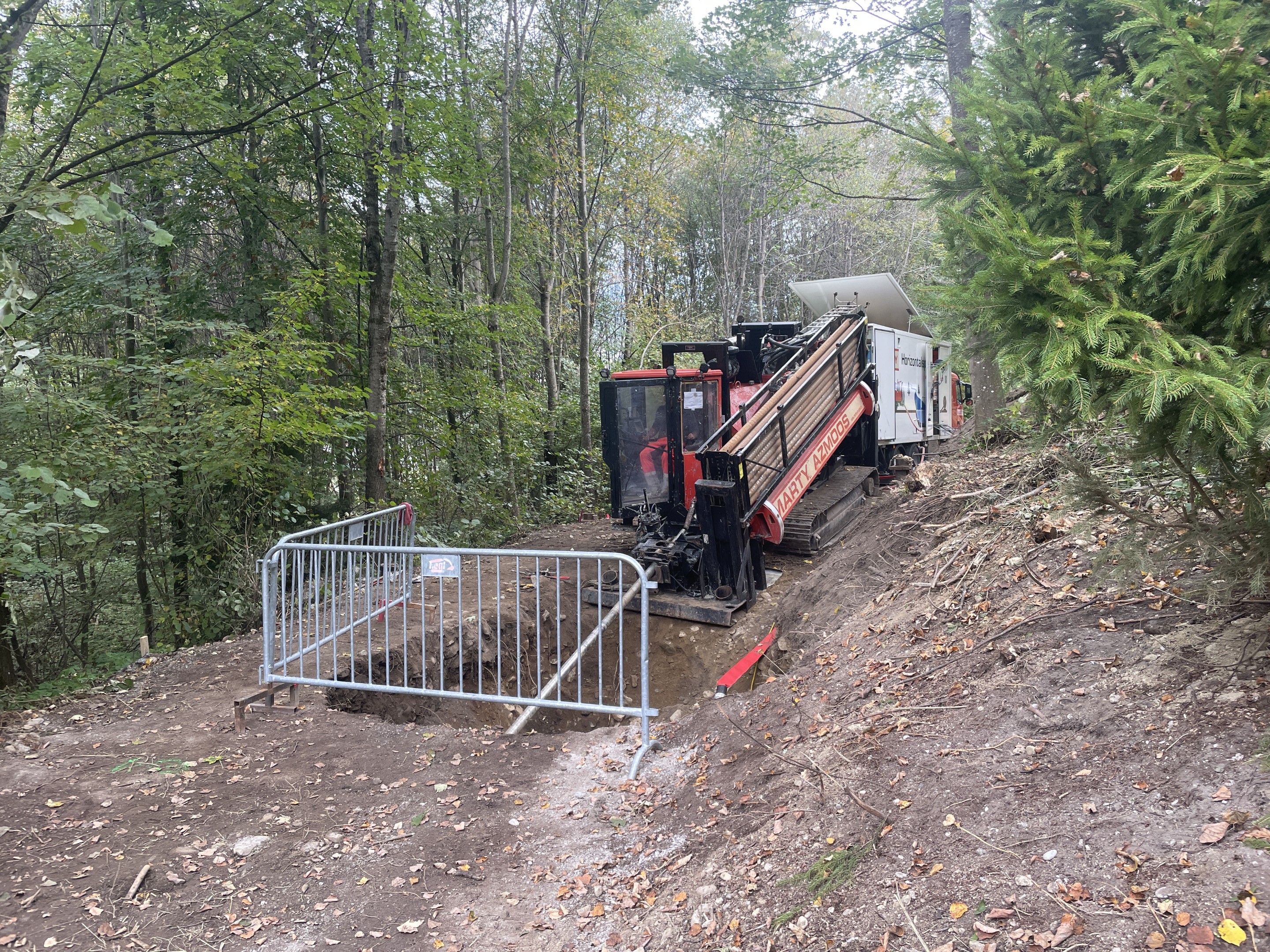

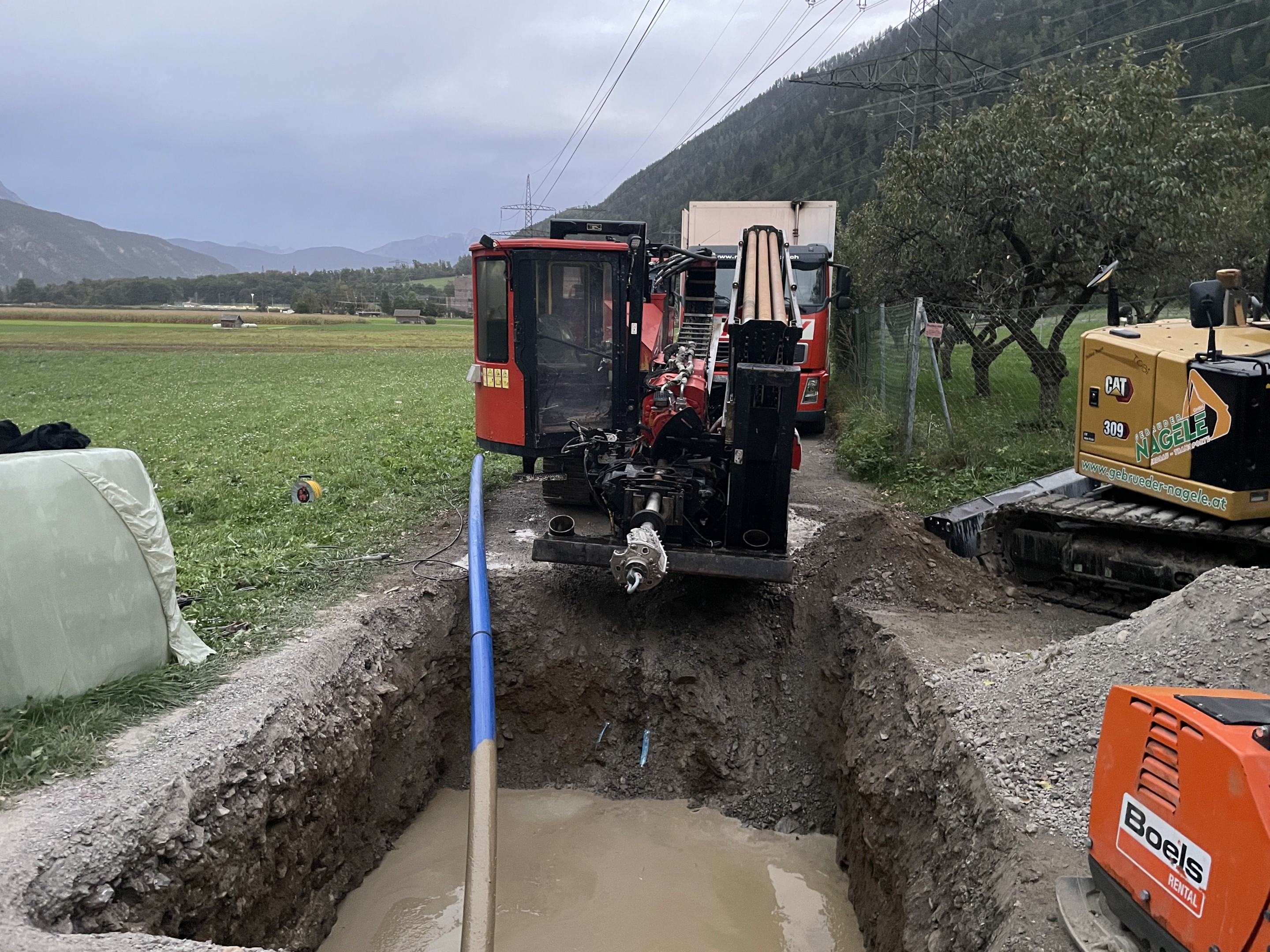

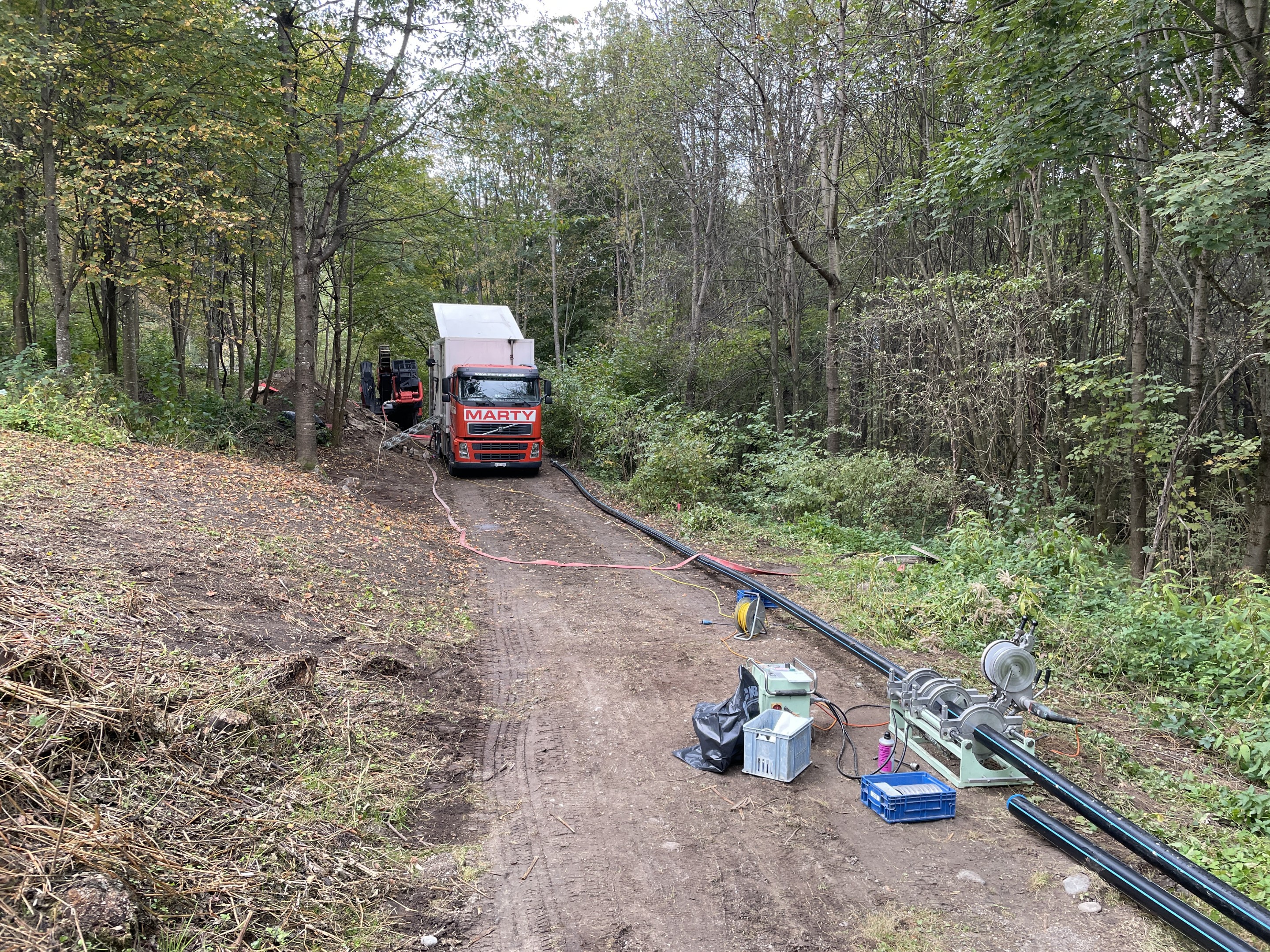

Erstellung von zwei Horizontalspülbohrungen mit einer Länge von 30 m sowie 65 m. Aufweiten auf 250 mm sowie 350 mm, Einzug von HDPE Rohr DN 90 bzw. Rohrbündel aus HDPE DN 110 und zwei HDPE DN 50 Rohren. Lieferung und Schweissung HDPE DN 225 Rohr.

Herausforderung

Sehr fordernde Geologie bei der Unterquerung des Stamser Baches, sehr grob und Findlinge bis zu 5 m Durchmesser. Spülungsverluste aufgrund sehr grossen Hohlräumen; Zugänglichkeiten.
